近日，惠州某電子元器件制造公司需要測量PCB板橫截面的銅厚、孔銅厚、油墨厚、介質層厚、芯板厚度、最小孔大小等參數，急需金相顯微鏡和對應的測量軟件用于檢測。明美工程師為其推薦了明美金相顯微鏡MJ31和明美顯微數字相機MSX1，搭配自主研發的成像分析軟件。方案成熟，性能優異，使用方便，操作簡單。

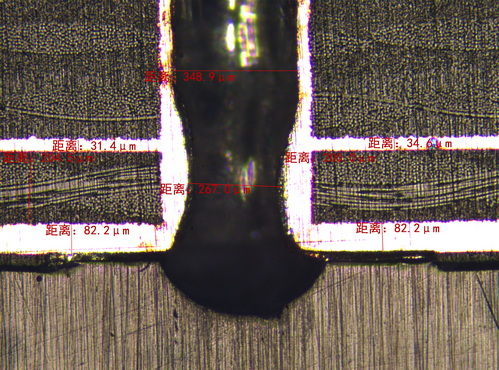

MJ31+MSX1拍攝PCB板

PCB電路板是電子工業的重要電子部件之一，也是電子元器件電氣連接的載體，具有導電線路和絕緣底板的雙重功能作用。幾乎每種電子設備，小到電子手表、計算器，大到計算機、通信電子設備、軍用武器系統，只要有集成電路等電子元件，為了使各個元件之間的電氣互連，都要使用PCB電路板。PCB的優勢有可高密度化、高可靠性、可設計性、可生產性、可測試性、可組裝性和可維護性等，使得其被廣泛使用。制作出來的PCB板是否符合設計的標準，用肉眼難以判斷，因此，需要顯微鏡搭配對應的測量分析軟件進行精準地觀察與測量。

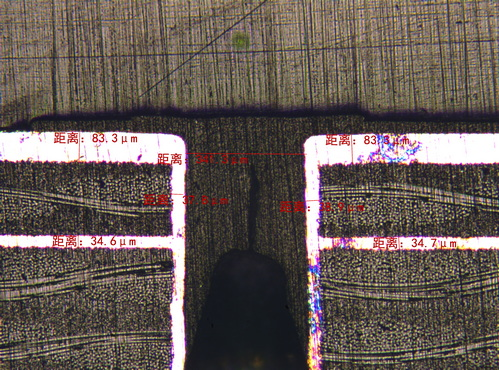

MJ31+MSX1拍攝PCB板

明美透反射金相顯微鏡MJ31用于PCB電路板的觀察，其視場大、成像清晰且對比度好。兼容明場和偏光的觀察方式對PCB電路板進行觀察檢測。搭配明美1000萬像素、1/1.7英寸芯片的顯微數字相機MSX1，在電腦上用明美自主研發的成像分析軟件“Mshot Image Analysis System”進行測量分析，能夠清晰地觀察到纖維的細節及精準地測量出PCB板橫截面的銅厚、孔銅厚、油墨厚、介質層厚、芯板厚度等參數。

MJ31+MSX1拍攝PCB板

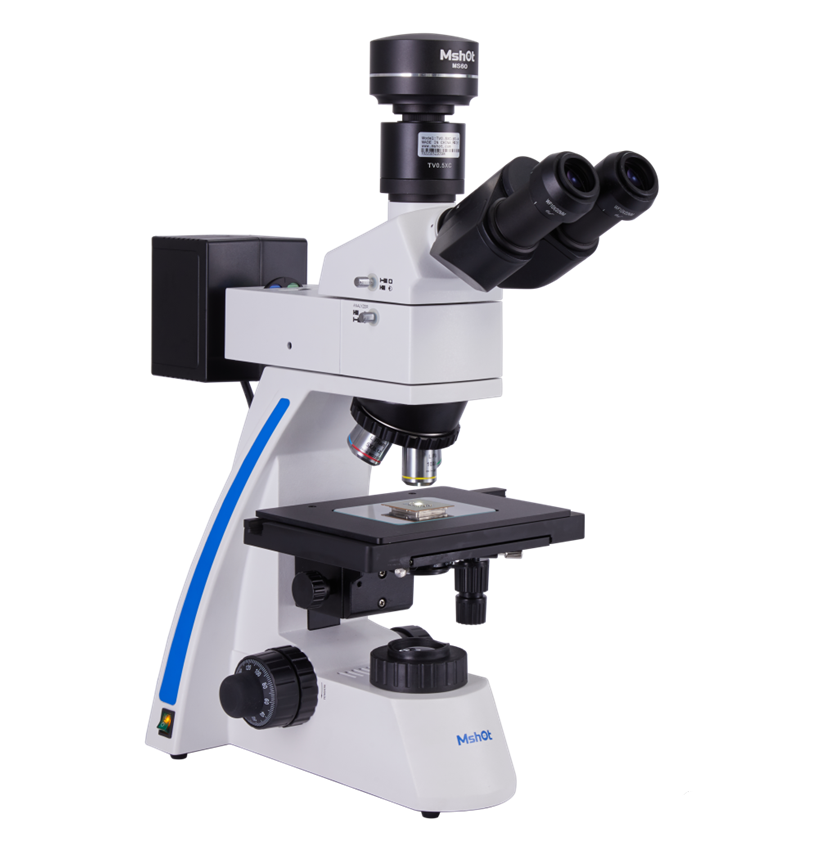

金相顯微鏡MJ31

MJ31透反射金相顯微鏡適用于不透明物體或者透明物體的顯微觀察。配置落射與透射照明系統、無限遠長距平場物鏡、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好、造型美觀、操作方便等特點。主要應用于半導體、FPD、電路板、金屬材料、精密刀具等制造領域。是生物學、金屬學、礦物學、精密工程學、電子學等教學及研究的理想儀器。
